내진 앵커 설계 가이드: 모서리 거리와 앵커 간격 산정 방법

[출처 : https://www.fischerkorea.com/]

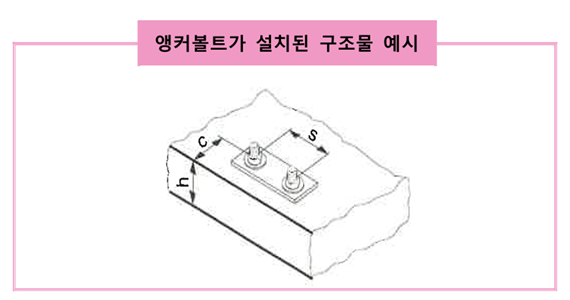

1) 앵커볼트 근입 깊이 : hef



2) 최소 콘크리트 모재 두께(h) : 1.5hef 이상



3) 콘크리트 파괴에 대한 임계 앵커볼트 간격(Scr ) : 3hef



4) 콘크리트 파괴에 대한 임계 모서리 거리(Ccr ) : 1.5hef



5) 앵커볼트 간격( S ) 및 모서리거리( C )가 임계 앵커볼트 간격(Scr)

및 임계 모서리 거리 보다 작을 경우 설계하중값은 감소하여야 하고,

앵커볼트의 최소간격(Smin ) 및 최소모서리거리(Cmin)는

앵커볼트 제조사의 국내·외 인증받은 시험보고서나

기술근거 자료에 명시된 값 이상이어야 한다



6) 콘크리트 압축강도 :  17~60 MPa



7) 앵커볼트 품질인증과 시험방법의 국제 규격

후설치 앵커볼트 : ACI 355.2, ACI 355.4

선설치 앵커볼트 : ICC-ES AC446



8) 앵커볼트는 부착물을 콘크리트에 밀착하여 설치하여야 하고,

STAND-OFF(콘크리트와 떨어져) 설치 시

Lever Arm(응력중심거리)로 인한 모멘트의 발생으로

전단강도가 상당히 감소되어 추가적 검토가 필요하다







[출처 : https://www.fischerkorea.com/]

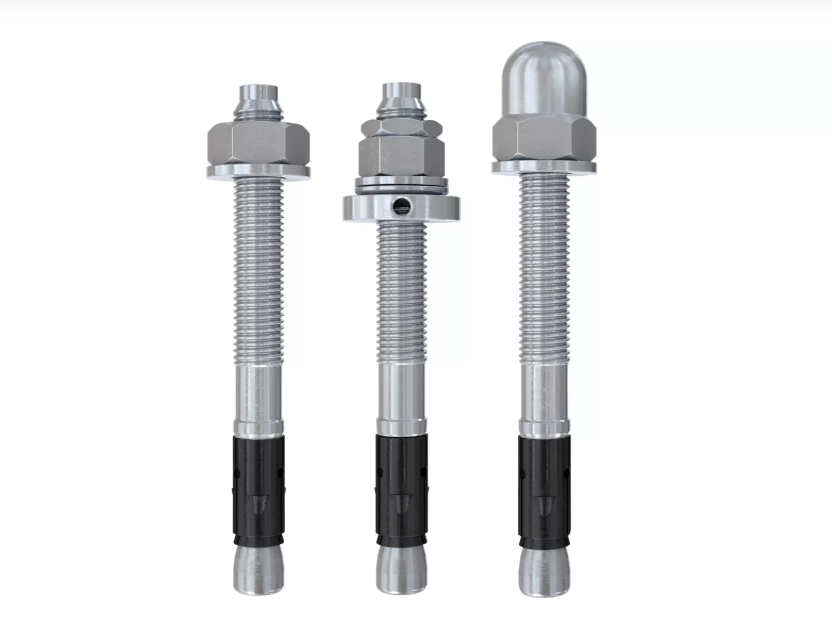

■ 양생 콘크리트에 설치하는 앵커를 "후설치 앵커"



피셔앙카 기술자료의 M10의 경우



- S의 최소값 40mm으로 하기 위한 조건으로



C값은 100mm이상이어야 하고,





- C의 최소값인 60mm으로 하기 위한 조건으로



S값은 90mm이상이어야 함.
