지진분리이음 선정의 핵심: 변위량보다 중요한 '변위각도'

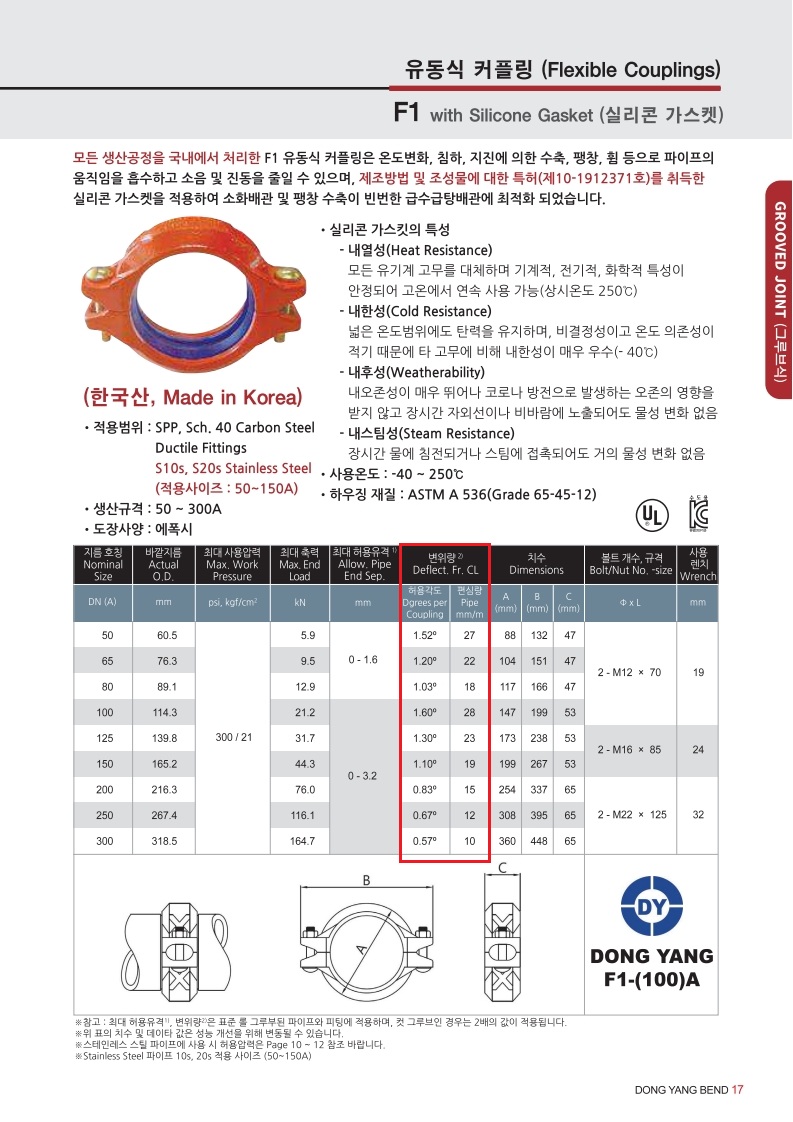

[출처 : 동양밴드]



지진분리이음이란



건축물의 층간 변위 발생 또는 수평적 변위 발생 부분을 고려하여



연속 부설된 배관에 설치됨으로써



변형을 허용하는 배관 부속품 또는 배관이음쇠



또는 연결기기를 의미한다.



이러한 지진분리이음은



지진 발생 시 배관에 손상을 발생시키지 않도록



회전, 진행방향(축방향)으로 신축과 진행 직각 방향으로



최소한 1° 이상의 변형(각)이 가능하여야 한다.



단, 배관 직경이 200㎜ 이상 일 경우에는



0.5° 이상의 변형이 가능하여야 한다.





[출처 : 뉴아세아]



지진분리이음의 설치는



배관의 지지부(Support),



배관의 수직부에서 수평부로 방향전환,



관통부의 이격거리 미만,



매립(고정물)배관 연결부 등



상대변위나 각도 변형이 발생하는 곳에 설치하여야 한다.



또한,



수직직선배관과 연결되는 수평직선배관에



대해서도 지진분리이음을 설치하여



배관과 건축물의 상대변위에 의해 배관에 발생하는 응력을 해소할 수 있다.





특히, 층간 변위는 지진에 의한 하부층과 상부층 사이의 상대적 변위이며,



일반적으로 건축물의 층간 변위 발생은 높은 층일수록 크게 나타난다.



국내 “건축물 내진설계기준”에 따라서 설계된 건축물은 내진등급에 따라



층고의 1 % ~ 2 % 의 층간변형각에 해당하는 수평변위를 허용하고 있다.
