현장에서 1초 만에 끝내는 지진분리이음 종류 판별법

1. 고정식(Rigid)



- 소방배관의 고정용 ( 견고성을 요하는 곳)



- 용접이음과 같이 견고히 결합해야 하는 위치



- 배관이 건물의 움직임과 동일하게 움직임을 유도하여



건물이 흔들릴대 배관도 그 진폭만큼 함께 흔들림.

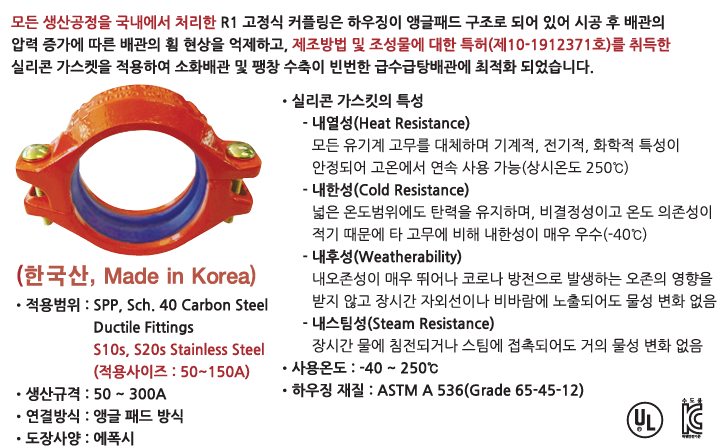

[출처 : 동양밴드 / 고정식 그루브]









2. 유동식 (Flexible)



- 소방배관의 내진적용이 필요한 곳



- 지진등에 의한 진동으로 배관에 손상이 없도록 변위가 필요한 위치



- 건물의 흔들림이 배관에 직접 전달되지 않도록 격리, 발생된 변위를



조인트(커플링, 그루브)에서 흡수

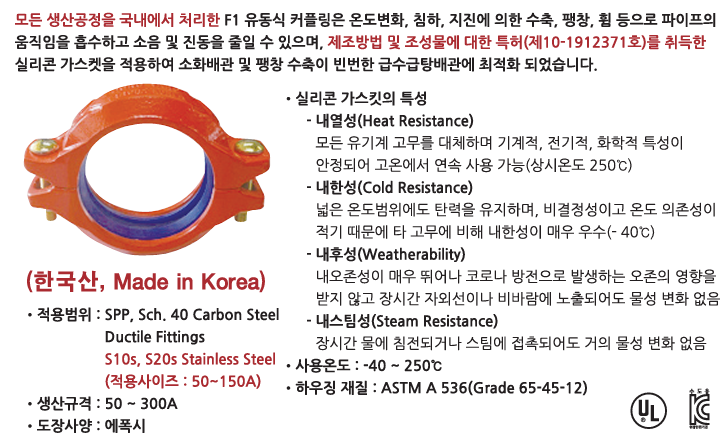

[출처 : 동양밴드 / 유동식 그루브]











3. 고정식과 유동식 판별법

- 프레임 색상 (고정식은 적색 / 유동식은 주황색)



- 볼트 색상 (고정식은 은색 / 유동식은 황동색)



위 2가지의 구분법은 제조사마다 다르기 때문에 일정하지 않음



가장 확실한 방법은 상,하부 프레임이 만나는 부분을 자세히 보면 차이점이 보임.





[ 고정식 ]



: 좌, 우 비대칭 / 상,하 프레임의 접촉면이 사선



- 빗면의 힘에 의해 어긋난 조인트 커버의 키가



  홈의 안쪽과 바깥쪽을 모두 잡아주어 파이프를 고정.



- 배관의 수축, 팽창, 휨, 굽힘 등의 움직임을 최소화



-  지진분리이음으로 적용 불가







[ 유동식 ]



 : 좌, 우 대칭 / 상,하 프레임의 접촉면이 수평



- 각 조인트에서 신축과 팽창, 편심과 회전,



  진동과 소음을 흡수할 수 있도록 설계됨



- 배관과 부품사이의 유연성을 증가시켜



  내진효과를 극대화할 수 있음.



[출처 : 동양밴드]



4. 목 적



배관의 손상을 방지하기 위해서



변형이 자유로운 신축 배관(지진분리이음, 지진분리장치, 가요성이음장치)을



사용하여 발생할 수 있는 변위를 흡수하여



구조물의 상대변위 발생에 따른 충돌과 그에 따른 손상을 예방.
